【五仁图形学】Unity Shader 来个最简单的顶点片元着色器 Helloworld!

任何的程序，任何的语言，都有 Helloworld，它是初学者迈入新世界的大门，Unity Shader 也不例外。在实现光彩夺目的画面之前，我们首先来实现一个最简单的 Unity Shader。

Helloworld

以我以往的经验，此时应该直接写出所有的步骤，而不涉及任何的原理。也就是说，只动手，不动脑。

（1）在 Unity 中新建一个场景，操作是点击菜单栏中的 File → New Scene，然后点击 Create，即可创建一个含有摄像头和平行光的场景。

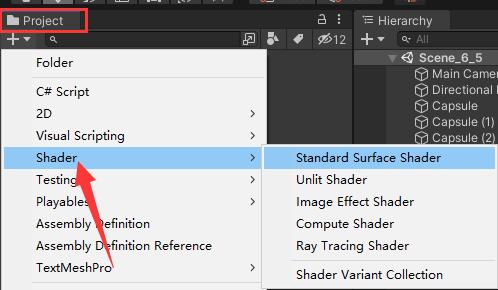

（2）新建一个 Unity Shader，操作是在项目面板中单机创建按钮，然后选择 shader，选任意一个模板都可以。

（3）新建一个材质，类似于上一步，在项目面板中创建。然后把第 2 步创建的 Unity Shader 赋给这个材质，操作是在项目面板中把 Unity Shader 文件拖拽到材质文件上。
（4）在场景中新建一个球体，操作是在层级面板中创建。然后把第 3 步创建的材质赋给这个球体，操作是把项目面板中的材质文件拖拽到层级面板的球体上。
（5）双击打开第 2 步创建的 Unity Shader。删除里面的所有代码，把下面的代码粘帖进去。

Shader "Wuren/Helloworld" {
    SubShader {
        Pass {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            float4 vert(float4 v : POSITION) : SV_POSITION {
                return UnityObjectToClipPos(v);
            }

            fixed4 frag() : SV_Target {
                return fixed4(1.0, 1.0, 1.0, 1.0);
            }

            ENDCG
        }
    }
}

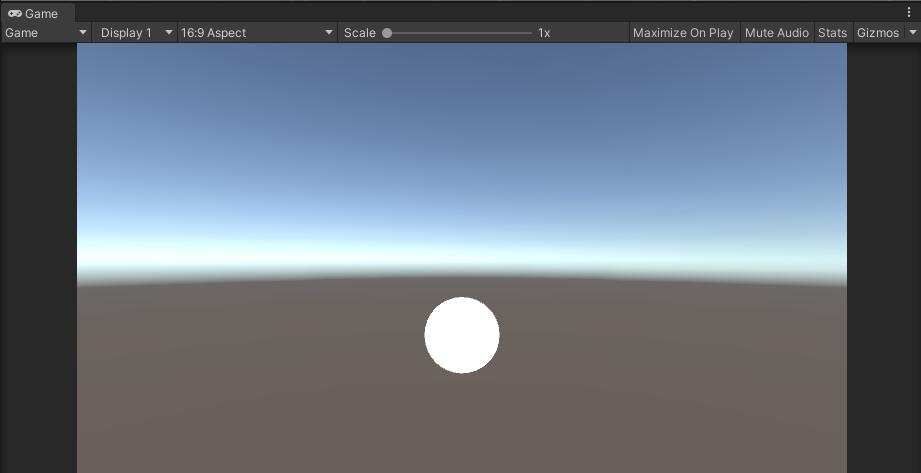

保存之后，返回 Unity 会自动编译，就能查看结果了。这段 shader 代码的效果如下图所示：

首先，代码的第一行通过 Shader 语义定义了这个 Unity Shader 的名字。正如 C++ 的函数不一定要传入参数，Unity Shader 也不一定需要 Properties 语义块，我们可以选择不声明任何材质属性。
然后，我们声明了 SubShader 和 Pass 语义块，没有进行任何的渲染设置和标签设置。

接着，就是由 CGPROGRAM 和 ENDCG 所包围的 CG 代码片段，这是我们的重点，在 Unity Shader，被 CGPROGRAM 和 ENDCG 包围的部分才是我们真正用于计算的代码，在其中可以发挥我们无穷无尽的创意。

在 CG 代码中，首先是两行非常重要的编译指令:

#pragma vertex vert
#pragma fragment frag

它们将告诉 Unity，哪个函数包含了顶点着色器的代码，哪个函数包含了片元着色器的代码，上面这两句对应了后面的 vert 函数和 frag 函数。当然，想要个性化也可以写 #pragma vertex QwQ 并且后面定义一个 QwQ 函数作为顶点着色器。

接下来，我们看一下 vert 函数的定义：

float4 vert(float4 v : POSITION) : SV_POSITION {
    return UnityObjectToClipPos(v);
}

它跟 C 语言很像，函数的输入是 float4 类型，即 4 维向量，变量名是 v，返回值也是 float4 类型的变量。特别的地方在于函数中的 POSITION 和 SV_POSITION，它们是 CG/HLSL 语言中的语义（semantics），这是不可省略的，它们的存在，给变量赋予了一个身份。在图形学的渲染管线中我们了解到，着色器是有特定的输入输出的，比如顶点的模型空间的坐标会作为顶点着色器的输入，且顶点着色器的输出至少包含顶点的裁剪空间的坐标。我们可以定义顶点着色器的输入和输出包含很多变量，那么哪个变量作为那些特定的输入输出呢？于是，我们用 CG/HLSL 语言中的语义来给变量赋予身份，比如这里 POSITION 将告诉 Unity，变量 v 的身份就是模型的顶点坐标，于是 Shader 运行时就会把模型的顶点坐标填充到输入参数 v 中，SV_POSITION 将告诉 Unity，顶点着色器的输出是裁剪空间中的顶点坐标。

而 UnityObjectToClipPos(*) 函数是 Unity Shader 的内置函数，我们用英文来理解它，就是把顶点在模型空间中的坐标变换成裁剪空间中的坐标。在以前，这种操作是通过 mul(UNITY_MATRIX_MVP,*) 这句代码来实现的，也就是左乘变换矩阵，UNITY_MATRIX_MVP 在以前是内置变量。现在只不过是换了种形式，原理都是一样的。

像 UnityObjectToClipPos(*) 这样的内置函数还有很多，我们以后也会用到，还会用到内置宏。没办法，学习一门语言总要背几个函数。幸运的是，这些内置函数的命名还算好理解，它们使用驼峰式命名法，拆开成几个单词来理解还是比较好记的。

然后我们再来看一下 frag 函数：

fixed4 frag() : SV_Target {
    return fixed4(1.0, 1.0, 1.0, 1.0);
}

非常的朴实无华，没有输入参数，只有 fixed4 类型的返回值。fixed 类型跟 float 类似，也是存储浮点数，只不过存储的位数不同，也就是精度不同，我们之后还会遇到 half 类型也是类似的，都是精度不同的浮点数。我们知道片元着色器的要求是，要输出片元的颜色，同样的，我们用语义 SV_Target 来给 frag 函数的返回值赋予一个身份，告诉 Unity 这个返回值就是颜色向量！这个 frag 函数直接返回一个全为 1 的向量，也就是纯白色，所以在 Unity 中看到的效果就是一个纯白色的球。

在上面的例子中，在顶点着色器中我们使用 POSITION 语义得到了模型的顶点位置。那么，如果我们想要得到更多模型数据怎么办呢？比如模型的法线、纹理坐标，我们不仅想从模型中得到这些数据，还想把它们传递给片元着色器，那么顶点着色器和片元着色器之间要如何通信呢？

Helloworld Plus

C 语言有 C++，我们 Helloworld 也有 Helloworld++。如果说刚刚说的是真正意义上的 Unity Shader 的 Helloworld，那么接下来要介绍的，就是没那么 HelloWorld 的 HelloWorld。

根据图形学的基础知识，我们知道一个顶点一般有多种属性，包括位置、法向量、纹理坐标。shader 还可能还需要接收一些额外的属性，比如材质本身的颜色、使用的纹理贴图等，这些属性会使用 Properties 语义传递给 Shader，那么我们前面的最简单的 Helloworld 是没办法延伸那些功能的。所以下面将会介绍一个，体系相对完整的 Helloworld，我们仍然先不使用任何的光照计算。

重复之前的步骤，我们要改的只是 shader 代码：
（1）在 Unity 中新建一个场景。
（2）新建一个 Unity Shader。
（3）新建一个材质，然后把第 2 步创建的 Unity Shader 赋给这个材质。
（4）在场景中新建一个球体，把第 3 步创建的材质赋给这个球体。
（5）双击打开第 2 步创建的 Unity Shader。删除里面的所有代码，把下面的代码粘帖进去。

Shader "Wuren/Helloworld Plus" {
    Properties {
        _Color ("Color Tint", Color) = (1.0, 1.0, 1.0, 1.0)
    }
    SubShader {
        Pass {
            CGPROGRAM

            #pragma vertex vert
            #pragma fragment frag

            fixed4 _Color;

            struct a2v{
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float4 texcoord : TEXCOORD0;
            };

            struct v2f {
                float4 pos : SV_POSITION;
                fixed3 color : COLOR0;
            };

            v2f vert(a2v v) {
                v2f o;
                o.pos =  UnityObjectToClipPos(v.vertex);
                o.color = v.normal * 0.5 + fixed3(0.5, 0.5, 0.5);
                return o;
            }

            fixed4 frag(v2f i) : SV_Target {
                fixed3 c = i.color;
                c *= _Color.rgb;
                return fixed4(c, 1.0);
            }

            ENDCG
        }
    }
}

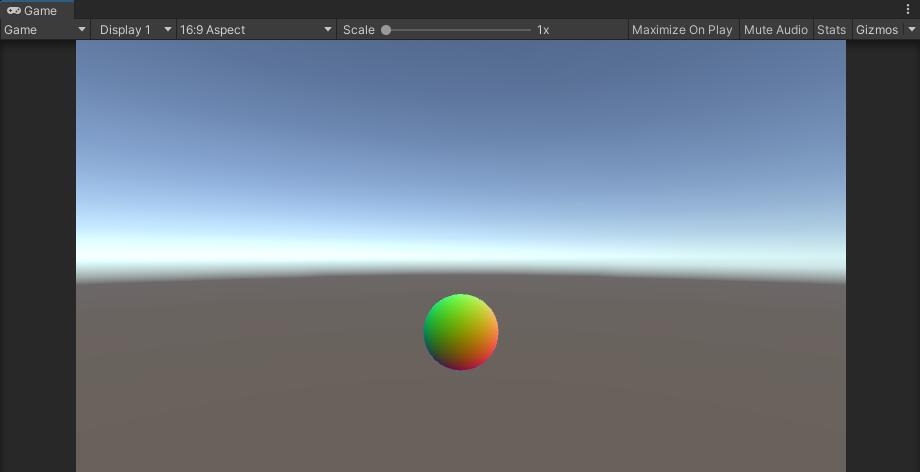

保存之后，返回 Unity 会自动编译，就能查看结果了。这段 shader 代码的效果如下图所示：

在本篇最开始的 Helloworld 中，我们只渲染了一个纯白的球体，那个 shader 非常的简单，它的顶点着色器只接收了顶点的位置坐标，并且只把顶点的裁剪空间坐标传给片元着色器。显然，巧妇难为无米之炊，如果只使用这么少的变量，再精妙的算法也很难产生炫酷的效果。

我们希望，一个具有高可操作性的 shader，应该可以让我们自由定义着色器的输入和输出，上面的 Helloworld Plus 代码就描述了这么一种自由的结构。

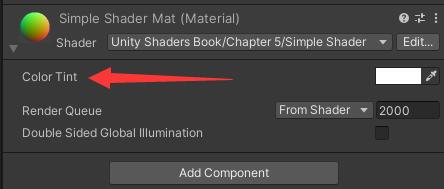

让我们来看代码，首先 Properties 语义中包含了一个名叫 _Color 的属性，在 Properties 语义中定义的属性，是从 Unity 应用传入 shader 的值，选中小球时，可以在检视面板里看到这个属性，并可以修改（如下图）。

我们可以把在 Properties 语义中定义的属性看作是跟材质有关的变量，即不同的材质可能有不同的色泽、亮度，但这些材质共用一个 shader，也就是会使用相同的算法来渲染。shader 代码的 _Color ("Color Tint", Color) = (1.0, 1.0, 1.0, 1.0) 中，"Color Tint" 是我们定义的在检视面板中显示的名称，"_Color" 是 shader 中的变量名，"Color" 是变量类型，"(1.0, 1.0, 1.0, 1.0)" 是显示在检视面板的默认值。

然后我们来看 Pass 语义中的 CG 代码，首先依然是两个 #pragma 预定义，用以声明之后的两个函数分别作为顶点着色器和片元着色器。为了在 CG 代码中可以访问 Properties 语义中的属性，我们需要在 CG 代码片段中提前定义一个新的变量，这个变量的名称和类型必须与 Properties 语义块中的属性定义相匹配，于是我们增加了一行 fixed4 _Color;。这里可能有疑问，为什么在 Properties 语义中定义过的东西还要重新定义一遍？其实有很多种合理的解释，其中一种就是，Unity Shader 中使用的是 shaderlab 语言，而我们写的渲染代码是 CG 语言，这是两种不同的语言（也可以用 GLSL 语言来替代 CG 语言），所以我们用 CGPROGRAM 和 ENDCG 将 CG 代码包裹起来，一种语言中定义的变量当然不能直接在另一种语言中使用。所以，在我们编写 Unity Shader 时，存在着隐式的数据传递，我们需要用重新定义同名变量的形式让 Properties 语义块中的数据传递给 CG 代码。显然，我们必须考虑两种语言的数据类型，就像浮点数不能存储在整型中一样，我们至少知道 Properties 中属性的类型能对应 CG 代码中的那些变量类型，如下表：

ShaderLab 属性类型	CG 变量类型
Color, Vector	float4, half4, fixed4
Range, Float	float, half, fixed
2D	sampler2D
Cube	samplerCube
3D	sampler3D

继续看 Helloworld Plus 的代码，我们声明了两个结构体 a2v 和 v2f，它们有什么用呢？前面提过，我们想要自由定义着色器的输入和输出，既然我们的函数只有单个形参和单个返回值，那么用结构体来包含多个变量不就可以了嘛。于是，a2v 的意思是 "application to vertex shader"，即顶点着色器的输入，也就是把数据从应用阶段传递到顶点着色器中；v2f 的意思是 "vertex shader to fragment shader"，即顶点着色器的输入和片元着色器的输出。

在 a2v 中我们定义了 3 个变量，它们都有各自的语义来代表变量的身份，在 CG 代码中，一些语义在特别的位置有特殊的作用，POSITION 语义我们前面提过，表示顶点的模型空间的坐标，NORMAL 语义表示法向量，TEXCOORD0 表示纹理坐标，这 3 者作为顶点着色器的输入时都是有特定含义的，因为 Unity 会根据这些语义来把数据填充进变量里。不过，3 个语义用在别的地方时，就没有特定含义。也就是说，在特定的地方使用特定的语义才会产生特定的作用，这些“特定情况”不多，一般需要我们记住。像 v2f 结构体中使用到的 COLOR0 语义，其实就没有特定的含义。

补充说明一下，填充到 POSITION、NORMAL 这些语义的数据从哪里来，这个其实稍微了解一下就行。在 Unity 中，它们是由材质的 Mesh Render 组件提供的。在每帧调用 Draw Call 的时候，Mesh Render 组件会把它负责渲染的模型数据发送给 Unity Shader。我们知道，一个模型包含了多个顶点，每个顶点又包含了一些数据，例如法线、切线、纹理坐标等，通过语义，我们就可以在顶点着色器中访问顶点的这些模型数据。

在定义了结构体后，着色器的函数就可以将结构体类型作为自己的形参和返回值了，就像代码中的 v2f vert(a2v v) 和 fixed4 frag(v2f i) : SV_Target，相比于本篇最开始的 Helloworld 代码的顶点着色器 float4 vert(float4 v : POSITION) : SV_POSITION，现在不再需要在函数头中声明语义，因为语义的声明已经放在结构体里了。

需要额外提醒的是，一般情况下，变量和形参的命名请与这里的代码保持一致，也就是说，vert(a2v v) 的形参最好就叫 v，返回值最好就叫 o，frag 函数的形参也最好就叫 i，a2v 结构体中的变量最好就叫 vertex 、texcoord，等等。而不要擅自使用 QwQ 之类的变量名，这也许很令人困惑，变量名难道不是咱们程序员爱叫啥就叫啥吗？原来，Unity Shader 给我们提供了一些内置宏，宏可以用一小段字符串来表示一大段代码，如果某段计算在大部分算法中都被用到，那么它往往被设计成宏，而宏就相当于代码替换，在被替换的代码中会直接出现变量名，举个例子，宏 WUREN 会被替换成 a = a + 1，假如我们预先定义的变量名不是 a，那么使用这个宏就会报错。所以，并不是说变量名一定要统一，只是说，为了之后使用 Unity Shader 的内置宏来简化我们的代码，我们往往会规范自己的变量名。当然，如果你就是不用 Unity Shader 的内置宏，那么无论用什么变量名都无所谓。

至于 Helloworld Plus 中使用到的渲染算法，则非常简单，只是把顶点的法向量归一化作为顶点的颜色，然后通过插值得到片元的颜色（插值是在顶点着色器和片元着色器之间自动进行的，代码中不体现）。有 c 语言基础的话应该马上就能理解代码。最后呈现的效果就是一个五彩斑斓的球体。

结语

本篇讲述了 Unity Shader 中最基础的语法理解，有如万丈高楼的地基一般。基本上，每一个有点用的 shader，都会用到本篇所提到的所有概念。在写这篇 Helloworld 的时候，其实我已经看了很多进阶知识，但越往后学，越觉得遗忘，逐渐看不懂代码，直到我回来总结了两篇博客（这篇和另一篇），有种“拨开云雾见月明”的通透感。

另外总结一下本篇要背诵的知识，讲过 UnityObjectToClipPos(*) 函数，讲过一些特殊位置会发挥特殊作用的语义，包括 POSITION 、NORMAL 、TEXCOORD0 、SV_POSITION、SV_Target。

网上能查到的知识很零碎，讲基础的更是少之又少，本篇博客既是我的一篇笔记，也是我希望帮助初学者的一点努力。最后希望你喜欢这篇博客~
